| 還記得過去年代房子用的瓷插式熔斷器嗎？ 2015年開拍的電視劇《好先生》中，一些上海的老舊住宅仍在使用。
2015年開拍電視劇《好先生》的劇照

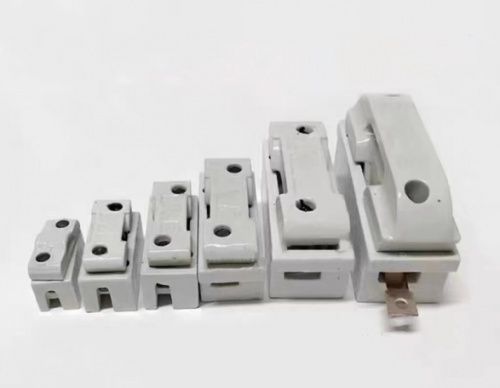

已被淘汰的瓷插式熔斷器/網絡 所以，很多人的記憶里應該有過這樣的生活經驗——家里突然全屋斷電。 因為整個家庭電路的相線和中性線上僅各有1個瓷插式熔斷器，所以家里同時使用多個電器造成電路超負荷過載時，就會導致整個家庭跳閘斷電。 而隨著現在的生活條件變好，用電配置提高也更加規范，基本家家戶戶都采用了有微型斷路器的配電箱。
家庭版配電箱/網絡 但，不是所有消費者都知道，應該怎樣根據家庭需求去設計戶內分支回路的。 戶內分支回路配置不恰當，也有可能出現一處用電出問題，整個家庭斷電。 所以，要裝修的消費者應如何設計家庭的電氣分支回路呢？
日前，由“國際銅業協會（中國）”組織全國骨干裝修公司，充分咨詢業內專家意見，并借鑒業內各大家裝企業的實際案例，完善編寫的《家庭基礎布線培訓教材- 2021版》，對家電裝修給出了普適性建議。 因此，本文以該教材內容為支撐點，令“消費者裝修時應如何設計戶內的電氣分支回路”變得淺顯易懂。

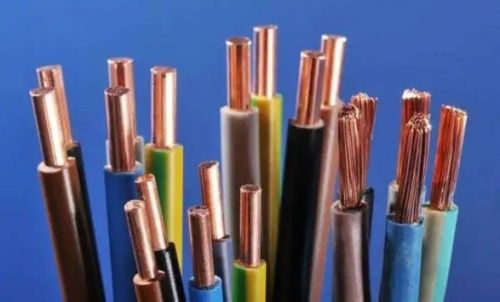

來源/網絡 首先，基于用電安全，消費者需要通識的一點是：家裝電氣線路應選用銅質導線，嚴禁選用截面≤10mm2的鋁質導線，因為鋁導線容易氧化，尤其是截面小的細導線，其連接處易接觸不良引發火災。 而這也是國家標準《低壓配電設計規范》GB 50054、《住宅設計規范》GB50096明確規定的。所以消費者在購買電氣線路導線時，要留意線路材質，不然一不小心就違反國家規定，更麻煩的是可能帶來安全事故隱患。 其次，不同的住宅戶型與不同的消費者家庭需求，所需的分支回路是不一樣的。為什么呢？看下去你就知道答案。 通常消費者容易混淆的是：以為家里有多少個房間就劃分多少組分支回路。 非也！ 分支回路一般按使用功能劃分，而非按臥室數目劃分。 因為，不同功率的電器和不同區域，根據其電流電壓使用情況，要考慮是否單獨分一組回路。 而且，按區域和設備分控的用意是，即使某1組電路出現故障，也不會影響到家里其它電路的正常使用。

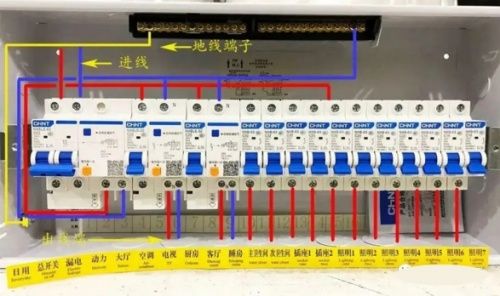

分支回路示意圖 來源/網絡 那哪些家電和區域需要單獨設置1個回路呢？ 當你要安裝功率大于或等于2kW的設備、器材時，需單獨設置配電回路。即： 1、空調回路 家里有裝空調，那么要按空調功率及數量設置配電回路。其中，柜式空調應單獨設置一個回路。 2、照明回路 家里應該設置至少1個照明回路，如果浴室浴霸照明接入照明回路，則增加1個照明回路。 而且，每一組回路所帶的燈具數量不能超過25個，否則會超過電路負荷。 3、廚房回路 廚房應設置不少于一個電源插座回路。 廚房設備較多且可能會同時使用，則可以設置2個及以上回路。單個功率大的廚房設備（如冰箱）可以單獨設置一個回路。 4、衛浴間回路 若裝有電熱水器的衛生間應設計不少于一個配電回路。
來源/網絡 對于1個兩室一廳的普遍家庭最低配置來說，簡單粗暴的理解就是—— 客廳臥室普通插座1路+廚房插座1路+衛生間插座1路（包括電熱水器）+照明1路（包括浴霸照明）+2臺壁掛空調1路+落地空調1路等 以上僅供參考，不同家庭要具體問題具體分析。 有消費者問：何必那么麻煩設計那么多回路？ 如果多個大功率的電器共用同一組回路，當它們同時被使用時，極有可能發生超負荷跳閘甚至燒毀電線的安全事故。 所以，為了居家用電安全著想，戶內分支回路設計要謹慎。 此外，由于各分支回路所使用的電流、負荷以及回路上安裝的斷路器的整定電流都不一樣，所以每組分支回路的線徑也不一樣。
常用家電功率與對應線徑選擇 牢記：各分支回路的線徑選擇應根據線路的電流、負荷以及回路上安裝的斷路器的整定電流來選擇。 如果消費者是全程自己裝修采買電線材料的話，那么需要著重記憶上圖的對應值。 如果是找經驗老道的裝修師傅，消費者熟悉了解即可。 關于如何設計家庭用電分支回路的知識點，你掌握了嗎？ 用大白話令消費者看懂電氣知識！國際銅業協會（中國）提出“家庭基礎布線方案”的愿景——讓每一位消費者都不再是裝修小白。 更多有關《2021版家庭基礎布線方案》的內容，可登錄http://www.elengineers.org/（在線圖書館 - 電子讀物欄目）進行瀏覽。 -END- |
